FARKLI MARKA SERVOLARIN FARKLI MARKA RECİEVERLARLA KULLANIMI

        Günümüzde çok çeşitli firmalar radyo kontrol cihazı ve servo üretimi yapmaktadır.Ancak modelciler zaman zaman farklı markaradyo kontrol cihazı kullanmaktadır.Bazen elimize farklı marka servolar geçmekte yada yeni aldığımız radyo farklı marka olamaktadır.Dolayısiyle farklı marka reciver ve servoların beraber kullanımı söz konusu olmaktadır.

        Radyo kontrol cihazı üreten firmalarsizin sadece aynı marka radyo ıle aynı marka servo kullanmanızı ve değişik marka servolarınkullanılamayacağını düşünmemizi isterler.Sanırım bu onların daha fazla satış yapmak düşüncesinden kaynaklanmata.Ancak şu bir gerçek ki farklı marka servoları farklı marka reciverlarla kullnabiliriz.Sadece biraz bilgi ve dikkat etmemiz gerekiyor.Bu işe nasıl yapacağız ?

        Günümüzde bütün servolar üç kablo ile recievera bağlanır.Tek farkları konnektörlerin ve kablo dizilişlerinin şeklidir.Bunun anlmı konnektörler üzerinde ufak değişiklikler yaparak ve kablo dizilişini değiştirerek istediğiniz servoyu istediğiniz recieverde kullanacağınızdır.Ancak aşağıda yazılanları iyice okuyup anlamadan ve dikkatsizce davranmadan değişiklikleri yapmayınız.Yoksa servonuzu yakabilirsiniz.Ayrıca geğişiklik yaptığınızda servonuzun üzerine hangi marka recieverda kullanacağınızı yazan bir etiket yapıştırın.Bu ileride karışıklık yapmanızı engelleyecektir.

        Servo kabloları genellikle renklerle yada numara ile birbirinden ayrılırlar.Kablonun birisi pozitif (+),diğeri negatif (-) ve sonuncu kablo ise sinyal kablosudur.Aşağıdaki tablo markalara göre kablo bağlantılarını vermektedir.

        Eğer elinizdeki servo yukarıdaki tabloda yoksa yada renkleri tutmuyorsa şu yöntemi kullanarak kabloları ayırt edebilirsiniz.Radyo cihazındaki reciever batarya konnektörü ile servo konnektörleri aynı şekillerdedir.Sadece batarya konnektöründe 2 kablo vardır.Birisi pozitif (+),diğeri negatif (-) dir.Servo konnektörü ile karşılaştırıldığındaservo üzerindeki fazla olan üçüncü kablo sinyal kablosudur.Eğer hangi kablo (+) hangi kablo (-) diye şüpheye düşerseniz batarya kablosundaki uçları bir ölçü aleti ile ölçerek bulabilirsiniz.

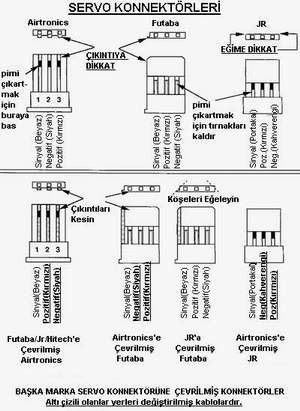

        Ancak iş sadece kablo sıralamalarını değiştirmek ile kalmaz.Servo konnektörleri farklı şekillerdedir.Aşağıdaki resim size servo konnektörleri üzerinde yapacağınız değişiklikleri göstermektedir.

        Bu arada yapacaklarımızı tek tek açıklayalım.

FUTABA SERVOYU AIRTRONICS SERVOYA ÇEVİRMEK:Öncelikle Futaba servonun yanındaki ince çıkıntıyı kesip alın.Daha sonra kırmızı (+) kablo ile siyah (-) kablonun yerlerini değiştirin.

FUTABA SERVOYU JR SERVOYA DEĞİŞTİRMEK: Kablo değişikliği yapmayın.sadece futaba servonun yanındaki ince çıkıntıyı kesin alın ve köşeleri resimde yukarıdaki resimde görüldüğü gibi eğeleyin.

FUTABA SERVOYU HITECH SERVOYA ÇEVİRMEK: Kablo değişikliği yapmayın.Sadece yandaki ince çıkıntıyı kesip alın.

HITECH SERVOYU AIRTRONICS SERVOYA ÇEVİRMEK:Sadece kırmızı (+) kablo ile siyah (-) kablonun yerlerini değiştirin.

HITECH SERVOYU FUTABA SERVOYA ÇEVİRMEK: Takın ve kullanın.

HITECH SERVOYU JR SERVOYA ÇEVİRMEK: Kablo değişikliği yapmayın.Sadece servo konnektörünün kenarlarını Futaba servoda olduğu gibi eğeleyin.

JR SERVOYU AIRTRONICS SERVOYA ÇEVİRMEK: Kırmızı (+) kablo ile kahverengi (-) kablonun yerlerini değiştirin.

JR SERVOYU FUTABA SERVOYA ÇEVİRMEK: Tak kullan.

JR SERVOYU HITECH SERVOYA ÇEVİRMEK: Tak kullan.

AIRTRONICS SERVOYU FUTABA SERVOYA ÇEVİRMEK: Airtronics servo üzerindeki 3 adet köşeli çıkıntıları kesin. 3 nolu Kırmızı kablo ile 2 nolu siyah kablonun yerlerini değiştirin.

AIRTRONICS SERVOYU HITECH SERVOYA ÇEVİRMEK: Airtronics servo üzerindeki 3 adet köşeli çıkıntıları kesin. 3 nolu Kırmızı kablo ile 2 nolu siyah kablonun yerlerini değiştirin.

AIRTRONICS SERVOYU JR SERVOYA ÇEVİRMEK: Airtronics servo üzerindeki 3 adet köşeli çıkıntıları kesin.Köşelerini eğeleyin 3 nolu Kırmızı kablo ile 2 nolu siyah kablonun yerlerini değiştirin.

        Bu arada kabloları servo konnektörlerinden nasıl sökülüp takılacağındanda bahsedelim.Futaba,Hitech ve Jr konnektörlerde kabloları metal soketleri ile yuvalarından çıkarmak için servo konnektörünün üzerindeki küçük deliklerden bir iğne yardımı ile metal soketin üzerindeki küçük tırnağı kaldırıp kabloyu geriye doğru çekin.Tırnağı çok kaldırıp yada kabloyu tırnak havaya kalkmadan çekip tırnağı kırmayın.Takarkende tırnağı hafif eğmenizde fayda var.Soketleri yerine taktıktan sonra geriye doğru hafifçe çekerek yerinden çıkıp çıkmadıklarınıda kontrol edin.Airtronics servolarda ise bu küçük tırnağı bastırmanız gerekiyor.

        Bütün bunların yanında modifiye edilmiş servoları recievere takarken dikkat edin.Orjinal servo bağlantısını reciever üzerinde kontrol ederek sinyal kablosunun takıldığı yeri bulun.Reciever ve modifiye edilmiş servo konnektörünün üzerine beyaz bir boya ile küçük bir nokta koyarak işaretleyin.Böylece servo konnektörünü recievere yanlış takılarak servonun zarar görmesi engellenmiş olur.Son olarak herşeyi bir tablo halinde gösterelim.
